Schubstangenspanner Nr. 6844 Größe 5 kurz
Bitte loggen Sie sich ein, um Preise zu sehen.
9 verfügbar, Lieferzeit: 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
647713
Herstellernummer:
94334
EAN:
4020772094331
Katalognummer:
E6016486
Produktinformationen "Schubstangenspanner Nr. 6844 Größe 5 kurz"
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.

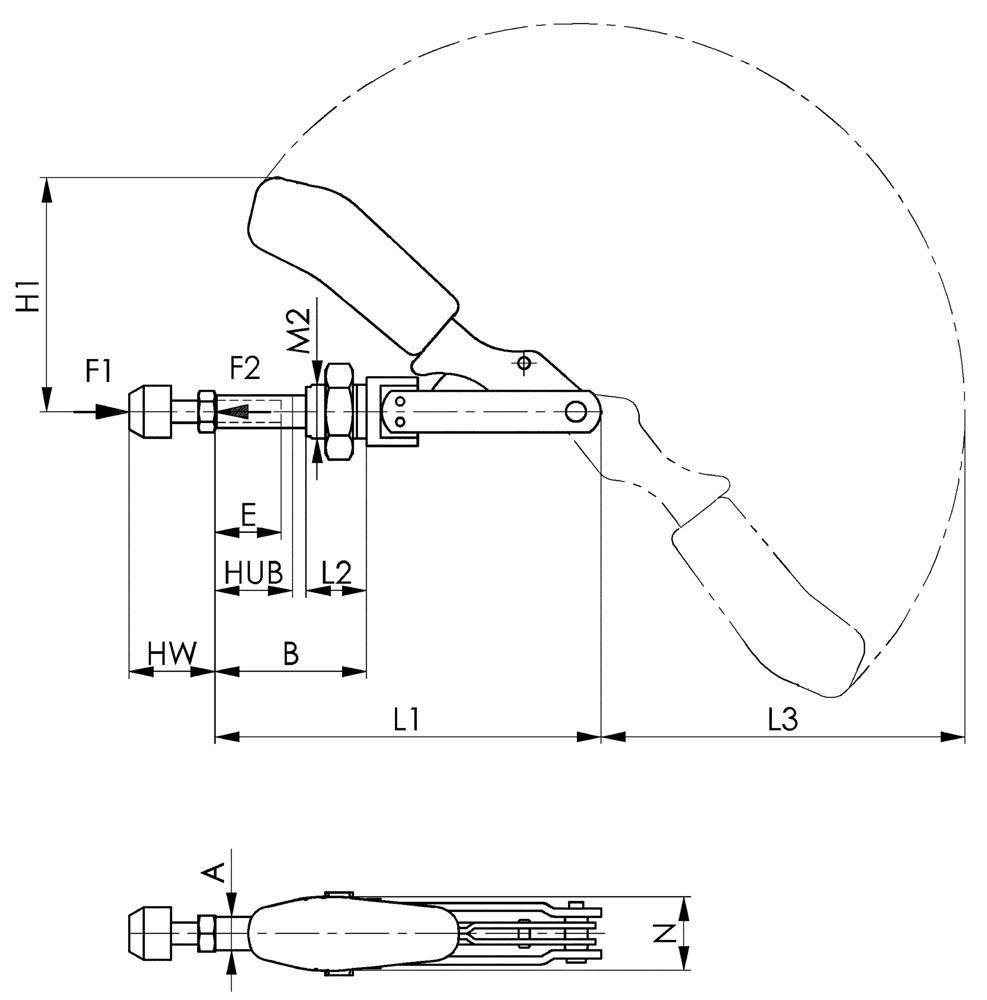

Weitere technische Eigenschaften:
· A: 16mm
· L2: 24mm
· M2: M24x1,5mm
· HW min.: 30mm
· L1: 175mm
· HW max.: 50mm
· H1: 149mm
· F1: 4kN
· Gesamthöhe: 148mm
· F2: 4kN
· B: 92mm
· L3: 139mm
· E: 45mm
· M: M12mm
· N: 49mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Weitere technische Eigenschaften:
· A: 16mm
· L2: 24mm
· M2: M24x1,5mm
· HW min.: 30mm
· L1: 175mm
· HW max.: 50mm
· H1: 149mm
· F1: 4kN
· Gesamthöhe: 148mm
· F2: 4kN
· B: 92mm
· L3: 139mm
· E: 45mm
· M: M12mm
· N: 49mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
| Marke: | AMF |
|---|---|
| Andrückschraube: | M12 x 50 |
| Bauart: | kurz |
| Größe: | 5 |
| Haltekraft F1: | 4 kN |
| Haltekraft F2: | 4 kN |
| Hub: | 67 mm |
| Höhe gespannt: | 149 mm |
| Länge gespannt: | 175 mm |
