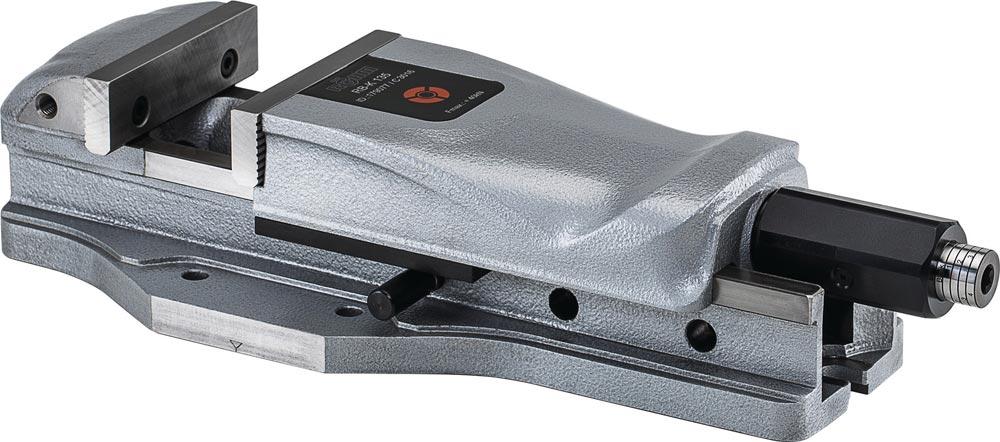

kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile:- hohe Genauigkeit durch präzise Backenführung- lange Flachbahnführung der beweglichen Backe mit großem Spannbereich- schnelle Spannbereichsverstellung über BolzensystemWeitere technische Eigenschaften:· Breite: 200mm· Länge: 681mm· Backenhöhe: 39,6mm· Höhe: 112mmLieferung mit Normalbacken SGN und Handkurbel

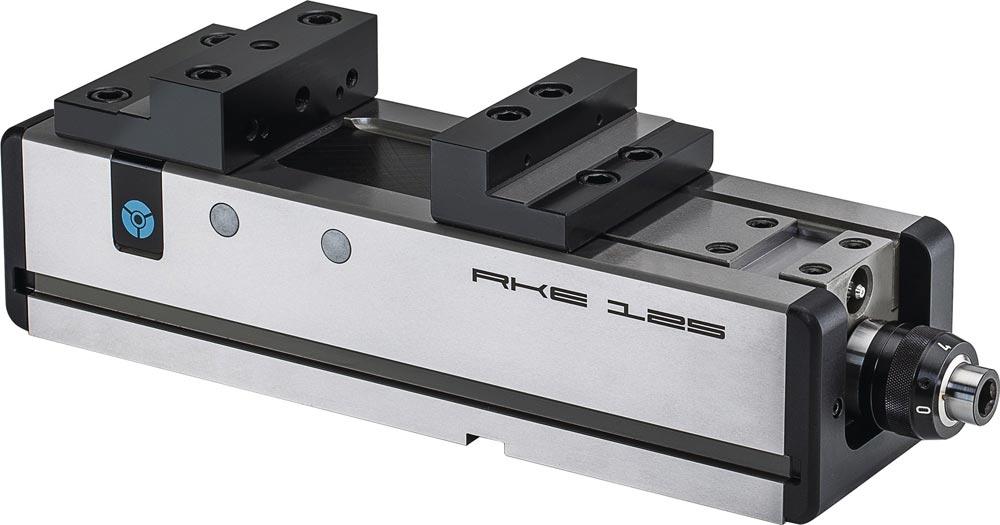

Spannsystem mechanisch/mechanisch mit Kraftübersetzung, manuell betätigt (Art.-Nr. : Spannsystem mechanisch/hydraulisch) · verformungsstabile Bauart für sehr hohe Spanngenauigkeit · für den Einsatz auf Bearbeitungszentren mit hoher Qualitäts- und Produktionsleistung · Antriebsspindel mit Spannkraftvoreinstellung · beidseitig angebrachte Schmiernippel zum Schmieren aller, dem Verschleiß unterliegenden Führungen und des Spindelgewindes · Befestigungsgewinde M12 für Werkstückanschlag · stabiler Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers · alle Führungen gehärtet und geschliffen · Höhenmaß Grundkörper/Werkstückauflage -0,02 · wichtig für paarigen Einsatz · Lieferung mit Stufenbacken umkehrbar, gehärtet und geschliffen.Weitere technische Eigenschaften:· Ausführung: Modell RKE - 3-seitige Aufspannmöglichkeit · horizontal, vertikal oder seitlich aufspannbar - Grundkörper aus Stahl - gehärtet und geschliffen - mit Kraftübersetzung

kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile:- hohe Genauigkeit durch präzise Backenführung- lange Flachbahnführung der beweglichen Backe mit großem Spannbereich- schnelle Spannbereichsverstellung über BolzensystemWeitere technische Eigenschaften:· Breite: 160mm· Länge: 583mm· Backenhöhe: 31,6mm· Höhe: 97mmLieferung mit Normalbacken SGN und Handkurbel

kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile:- hohe Genauigkeit durch präzise Backenführung- lange Flachbahnführung der beweglichen Backe mit großem Spannbereich- schnelle Spannbereichsverstellung über BolzensystemWeitere technische Eigenschaften:· Breite: 240mm· Länge: 817mm· Backenhöhe: 49,6mm· Höhe: 133mmLieferung mit Normalbacken SGN und Handkurbel

kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile:- hohe Genauigkeit durch präzise Backenführung- lange Flachbahnführung der beweglichen Backe mit großem Spannbereich- schnelle Spannbereichsverstellung über BolzensystemWeitere technische Eigenschaften:· Breite: 280mm· Länge: 1022mm· Backenhöhe: 66,6mm· Höhe: 171mmLieferung mit Normalbacken SGN und Handkurbel
