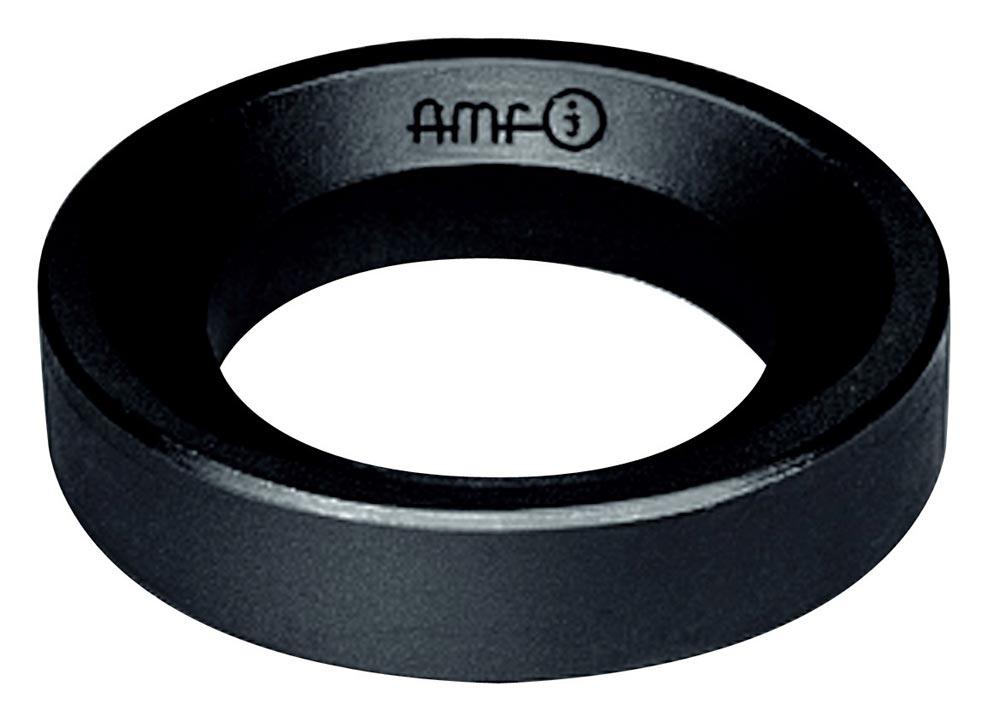

Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 24mm· D2: 14,2mm· Kegelwinkel: 120°· Schraubenkraft max.: 38kN· H3: 5mm

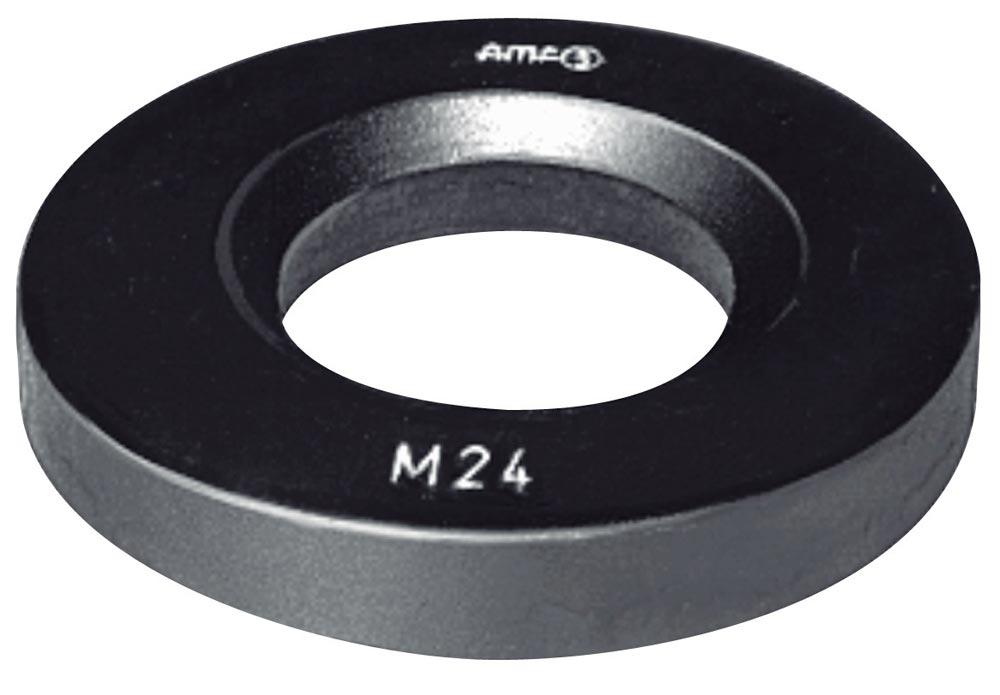

gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 36mm· D2: 14,2mm· Kegelwinkel: 120°· H3: 6mm
gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 44mm· D2: 19mm· Kegelwinkel: 120°· H3: 7mm

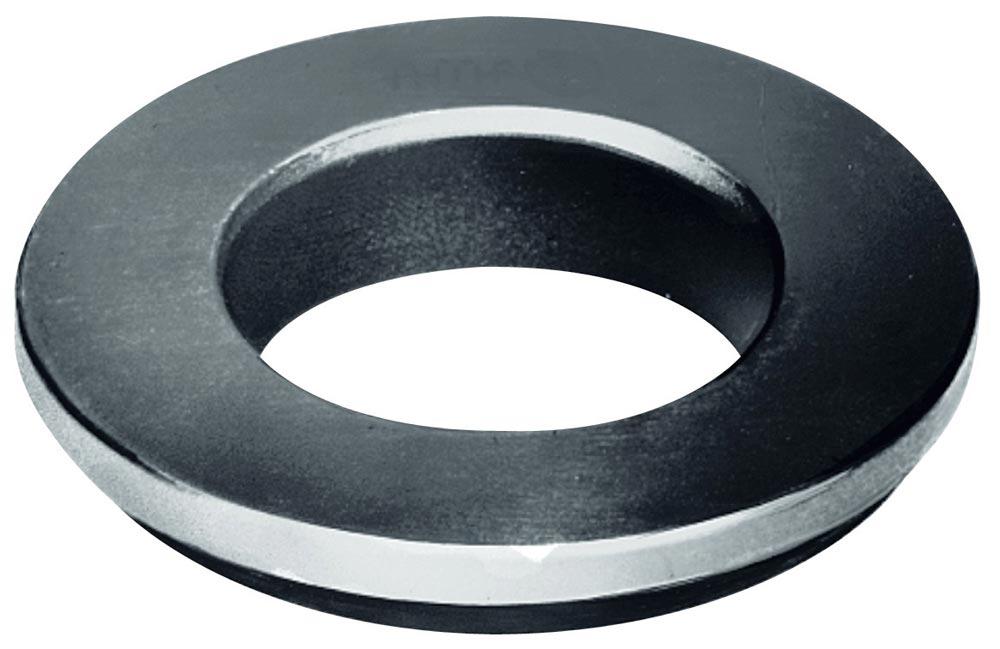

Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 4,6mm· R: 17mm· D3: 24mm· D1: 13mm
Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 6,3mm· R: 27mm· D3: 36mm· D1: 21mm

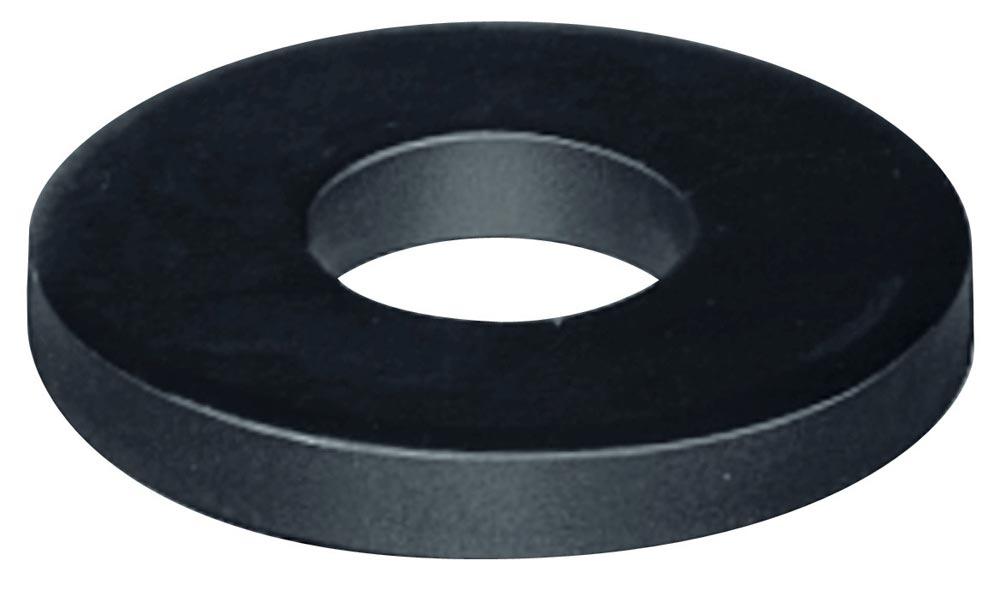

vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 4mm· D2: 28mm· D1: 10,5mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 5mm· D2: 35mm· D1: 13mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresst · DIN erweitertWeitere technische Eigenschaften:· S: 5mm· D2: 40mm· D1: 15mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 6mm· D2: 45mm· D1: 17mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 6mm· D2: 50mm· D1: 21mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 8mm· D2: 60mm· D1: 25mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 3mm· D2: 17mm· D1: 6,4mm
vergütet (350 + 80 HV30) · Maße nach DIN, jedoch gestanzt und plangepresstWeitere technische Eigenschaften:· S: 4mm· D2: 23mm· D1: 8,4mm
Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 30mm· D2: 19mm· Kegelwinkel: 120°· Schraubenkraft max.: 73kN· H3: 6,2mm
Form D · einsatzgehärtet und phosphatiert · für Schraubenfestigkeit entsprechend 8.8 geeignet · Einsatz nur für ebene geschlossene Ringflächen (für Langlöcher nicht zulässig, hierfür wird DIN 6319G empfohlen)Weitere technische Eigenschaften:· D4: 36mm· D2: 23,2mm· Kegelwinkel: 120°· Schraubenkraft max.: 117kN· H3: 7,5mm
gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 50mm· D2: 23,2mm· Kegelwinkel: 120°· H3: 8mm
gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen · Anwendung:Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3°Weitere technische Eigenschaften:· D4: 24mm· D2: 9,6mm· Kegelwinkel: 120°· H3: 5mm
Form C · einsatzgehärtet und phosphatiertWeitere technische Eigenschaften:· H2: 5,3mm· R: 22mm· D3: 30mm· D1: 17mm
