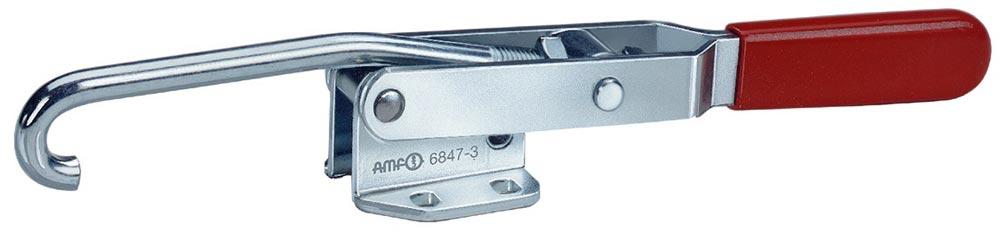

für Verschlussspanner Nr. 6847 · verzinkt und passiviert · einsatzgehärtete Buchsen · Niete aus nicht rostendem StahlWeitere technische Eigenschaften:· Länge: 55mm· C: 29mm· D: 15mm· G: 11,2mm· L: 55mm· O: 13,8mm· B: 12mm· K: 13mm· M: 56,5-64mm· Höhe: 61mm· H: 49,1mm· N: 86mm
ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 8mm· L2: 16mm· M2: M12x1,5mm· HW min.: 12mm· L1: 91mm· HW max.: 20mm· H1: 45,5mm· F1: 1kN· B max.: 37,5mm· F2: 1kN· B min.: 17,5mm· L3: 74mm· E: 20mm· N: 18mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 16mm· L2: 25mm· M2: M24x1,5mm· HW min.: 30mm· L1: 171,5mm· HW max.: 50mm· H1: 99mm· F1: 4,5kN· B max.: 66,5mm· F2: 4,5kN· B min.: 26,5mm· L3: 158mm· E: 50mm· N: 34,5mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
mit WinkelfußWeitere technische Eigenschaften:· A: 5mm· C: 14mm· D: 4,5mm· a: 98°· L1: 61mm· H1: 125mm· F1: 0,8kN· O: 5mm· Bohrungs-Ø: 4,5 mm· a*: -· I: 10mm· F2: 1,1kN· F: 7mm· B: 34,5mm· P: 30mm· K: 10mm· E: 18mm· M: 20mm· H: 45mm· N: 30mm· Spannweite: 18 mm
mit WinkelfußWeitere technische Eigenschaften:· A: 8mm· C: 24mm· D: 6,5mm· a: 105°· L1: 111mm· H1: 223mm· F1: 1,4kN· O: 6mm· Bohrungs-Ø: 6,5 mm· a*: 60°· I: 18mm· F2: 2,5kN· F: 11mm· B: 63mm· P: 38mm· K: 7mm· E: 37mm· M: 28,5mm· H: 71mm· N: 42,5mm· Spannweite: 37 mm
verzinkt · passiviertWeitere technische Eigenschaften:· S: 45mm· B1: 16-23mm· C: 19mm· B2: 35-42mm· E2: 35-42mm· D: 5,3mm· E1: 17-24mm· G: 4,5mm· L1: 62,6mm· H1: 34,5mm· H2: 111mm· Armlänge: 62,6 mm· L: 31mm· Bohrungs-Ø: 4,5mm· K: 6mm· R: 4,5mm· M: 26-30mm· H: 22,7mm· N: 40mm

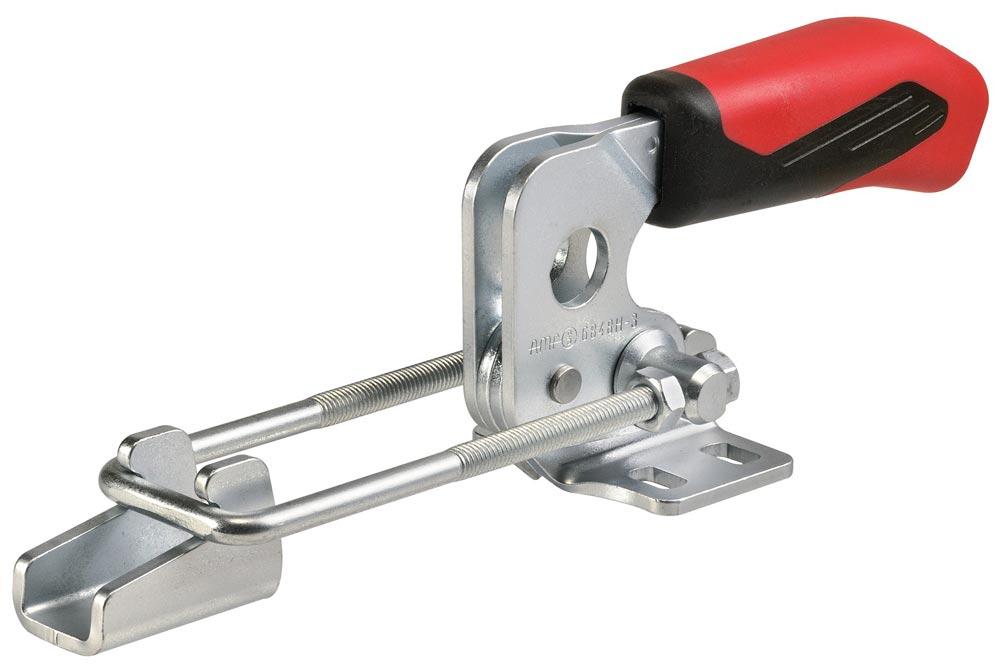

horizontalWeitere technische Eigenschaften:· L5: 93mm· C: 19mm· D: 6,5mm· E max.: 96mm· L1: 169-216mm· E min.: 48,6mm· H1: 70mm· H2: 135,5mm· Armlänge: 93mm· B max.: 101mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 53,5mm· P: 35mm· K: 8,0mm· M: 24,5-32,0mm· H: 19mm· N: 48mm· D1: 6mmLieferung inkl. Gegenhalter

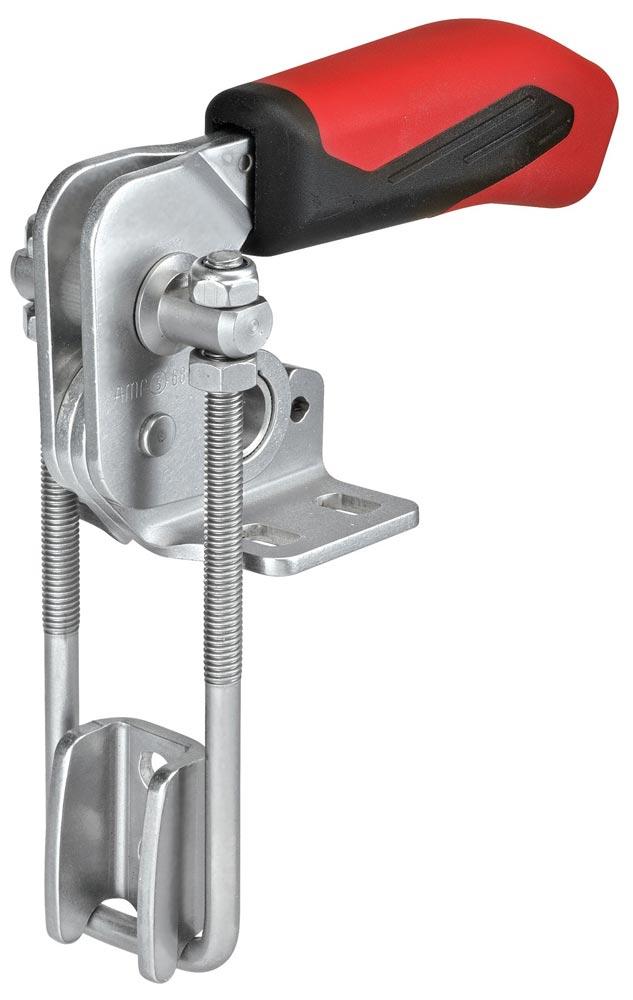

vertikalWeitere technische Eigenschaften:· C: 19mm· D: 6,5mm· E max.: 36mm· G: 25mm· L1: 125mm· E min.: 7mm· H1: 70mm· H2: 136mm· Armlänge: 125 mm· B max.: 64mm· Bohrungs-Ø: 6,5mm· F: 14mm· B min.: 34,5mm· P: 35mm· K: 8mm· M: 24,5-32,0mm· H: 6mm· N: 48mm· D1: 6mmLieferung inkl. Gegenhalter
vertikalWeitere technische Eigenschaften:· C: 32mm· D: 8,5mm· E max.: 47mm· G: 36mm· L1: 151mm· E min.: 9mm· H1: 94,5mm· H2: 168mm· Armlänge: 151 mm· B max.: 81mm· Bohrungs-Ø: 8,5mm· F: 19mm· B min.: 43mm· P: 53,5mm· K: 9,5mm· M: 35,0-46,0mm· H: 8mm· N: 64,5mm· D1: 8mmLieferung inkl. Gegenhalter

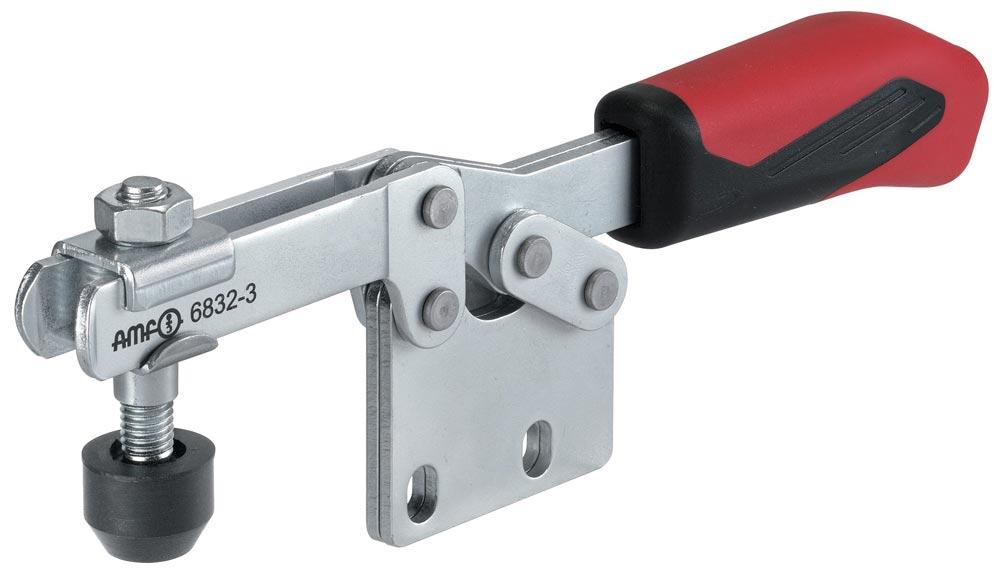

mit senkrechtem FußWeitere technische Eigenschaften:· C: 13-14,5mm· D: 5,2mm· Andrückschraube: M5 x 30· HW min.: 8mm· L1: 120mm· F1: 0,8kN· Gesamthöhe: 42mm· L: -mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 8mm· P: 34mm· K: 5,5mm· A: 5mm· HW max.: 15mm· H1: 43mm· H2: 49mm· M1: 24,5mm· I: 10mm· F2: 1,1kN· B: 42mm· E: 18,5mm· M: 23,5-25,5mm· H: 31,5mm· N: 18mm· Gesamtlänge: 119mm· D1: -mm
mit senkrechtem FußWeitere technische Eigenschaften:· C: 26mm· D: 5,6mm· Andrückschraube: M6 x 35· HW min.: 15mm· L1: 164mm· F1: 1kN· Gesamthöhe: 59mm· L: 12,7mm· O: 5mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 38mm· K: 6mm· A: 6mm· HW max.: 22mm· H1: 61mm· H2: 68mm· M1: 34mm· I: 13,2mm· F2: 1,2kN· B: 64mm· E: 32mm· M: 29,5-34mm· H: 40mm· N: 21mm· Gesamtlänge: 162mm· D1: 5,6mm
mit senkrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: 14,5mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 64mm· L: 13mm· O: 6mm· a*: 90°· Bauart: senkrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 26mm· H1: 65mm· H2: 86mm· M1: 42mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38,5mm· M: 37,5-42,5mm· H: 49mm· N: 27mm· Gesamtlänge: 206mm· D1: 5,1mm
mit senkrechtem FußWeitere technische Eigenschaften:· C: 41mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: 17,5mm· L1: 287mm· F1: 2kN· Gesamthöhe: 96mm· L: 20,5mm· O: 8mm· a*: 90°· Bauart: senkrechter Fuß· F: 27mm· P: 57mm· K: 8mm· A: 10mm· HW max.: 46mm· H1: 97mm· H2: 115mm· M1: 59mm· I: 20mm· F2: 3kN· B: 113mm· E: 63mm· M: 52-59mm· H: 66,5mm· N: 34mm· Gesamtlänge: 281mm· D1: 8,5mm

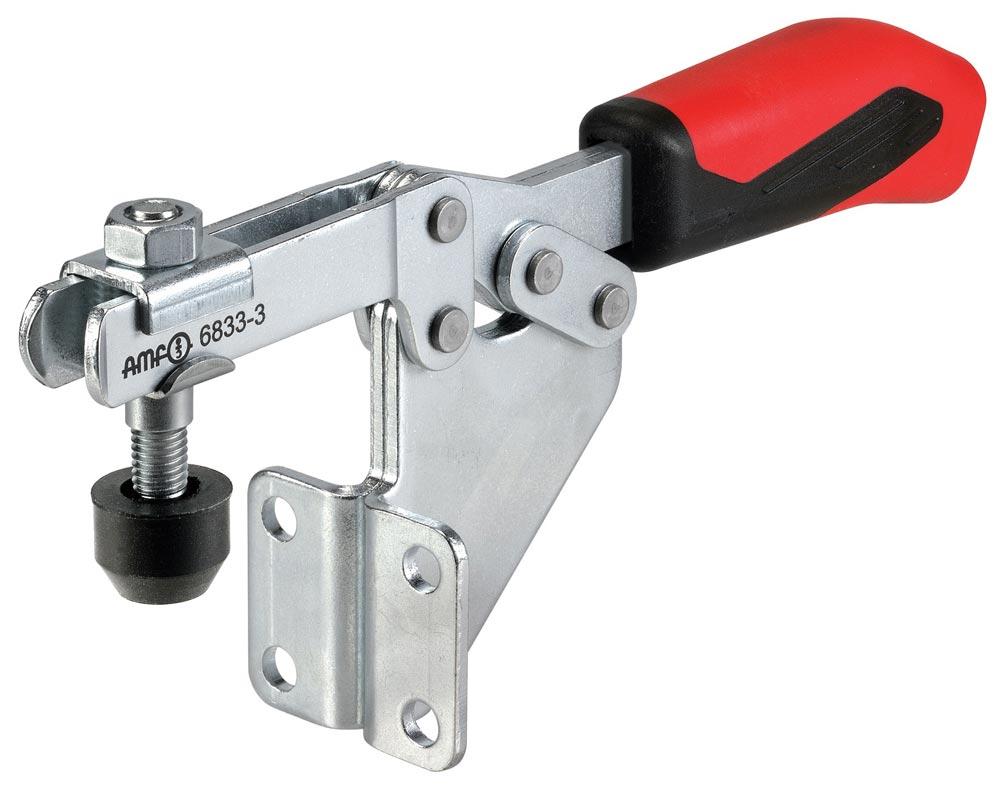

mit WinkelfußWeitere technische Eigenschaften:· A: 8mm· C: 24mm· D: 6,8mm· a: 90°· Andrückschraube: M8 x 45· L1: 206mm· H1: 86,5mm· F1: 1,8kN· H2: 86mm· Gesamthöhe: 86mm· Bauart: Winkelfuß· I: 15mm· F2: 2,5kN· F: 6,5mm· B: 59mm· P: 38mm· K: 7mm· E: 37mm· M: 28,5mm· H: 70mm· N: 42,5mm· Gesamtlänge: 206mm
