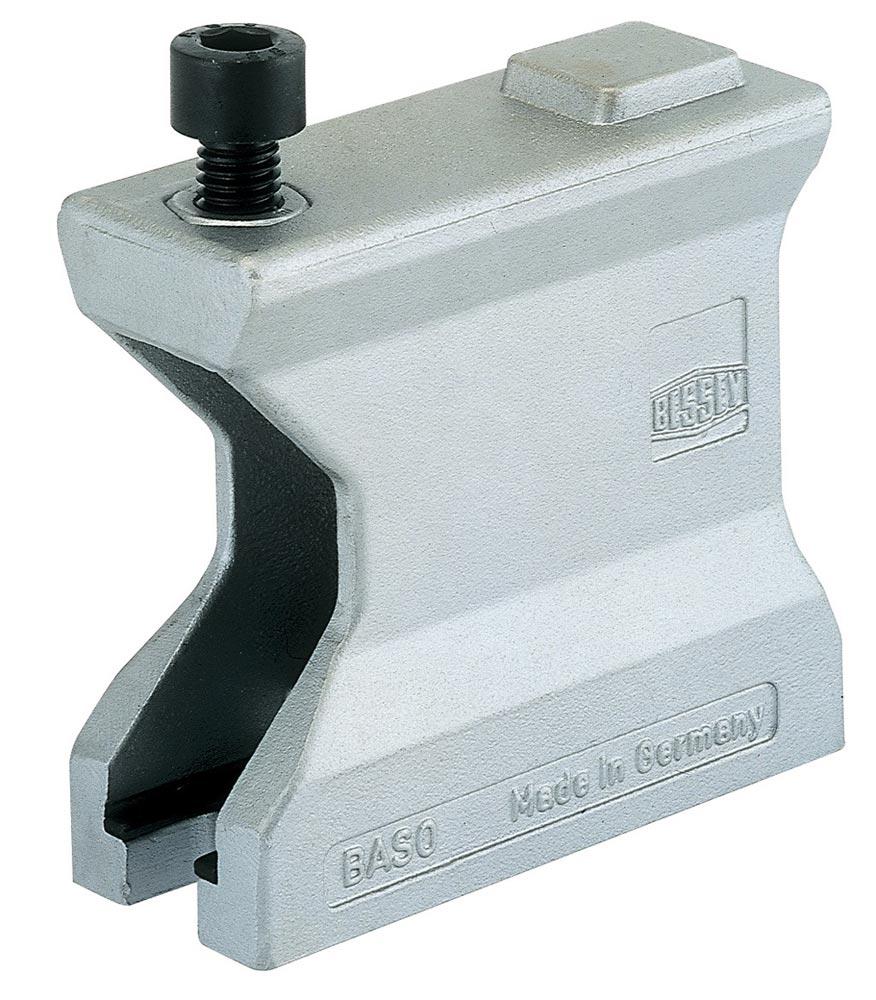

als Unterbau für Compact-Spanner BAS · Spannhöhenerweiterung 80 mm · mit offener BefestigungsbohrungWeitere technische Eigenschaften:· Gewinde: M10· für Zyl.-Schraube DIN 912: M10 / M12

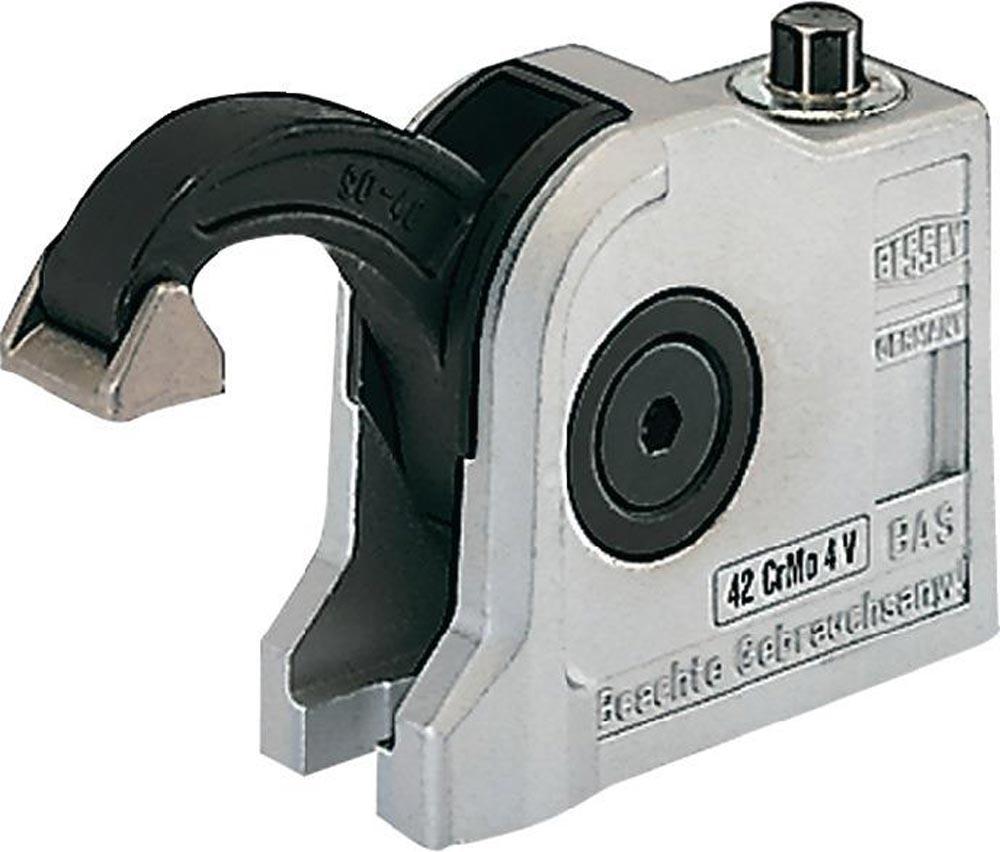

Spannkraft stufenlos erreichbar bis 16 kN · die äußerst kompakte Bauweise ca. 30% weniger Grundfläche ca. 50% kleineres Volumen ermöglicht optimale Ausnutzung des Arbeitsbereiches · Gehäuse und Druckarme aus Edelstahl 42 CrMo 4, vergütet, dadurch extrem belastbar und langlebig · für größere Spannhöhen sind Aufspann-Sockel lieferbar · Befestigungsbohrung geschlossen

Spannkraft stufenlos erreichbar bis 16 kN · die äußerst kompakte Bauweise ca. 30% weniger Grundfläche ca. 50% kleineres Volumen ermöglicht optimale Ausnutzung des Arbeitsbereiches · Gehäuse und Druckarme aus Edelstahl 42 CrMo 4, vergütet, dadurch extrem belastbar und langlebig · für größere Spannhöhen sind Aufspann-Sockel lieferbar · Befestigungsbohrung offen

Spannkraft stufenlos erreichbar bis 16 kN · die äußerst kompakte Bauweise ca. 30% weniger Grundfläche ca. 50% kleineres Volumen ermöglicht optimale Ausnutzung des Arbeitsbereiches · Gehäuse und Druckarme aus Edelstahl 42 CrMo 4, vergütet, dadurch extrem belastbar und langlebig · für größere Spannhöhen sind Aufspann-Sockel lieferbar · Befestigungsbohrung offen

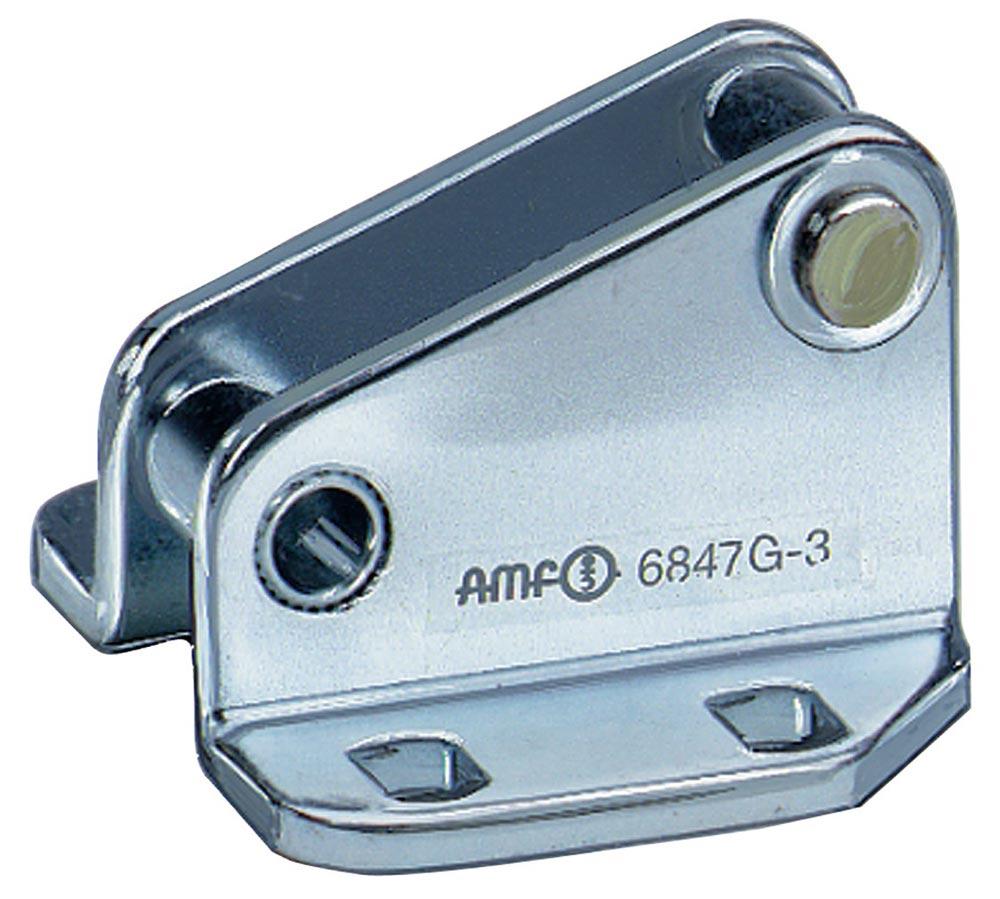

für Verschlussspanner Nr. 6847 · verzinkt und passiviert · einsatzgehärtete Buchsen · Niete aus nicht rostendem StahlWeitere technische Eigenschaften:· Länge: 40mm· C: 19mm· D: 10mm· G: 5,5mm· L: 40mm· O: 10,9mm· B: 6mm· K: 13mm· M: 31,3-35,8mm· Höhe: 29mm· H: 22,7mm· N: 45mm

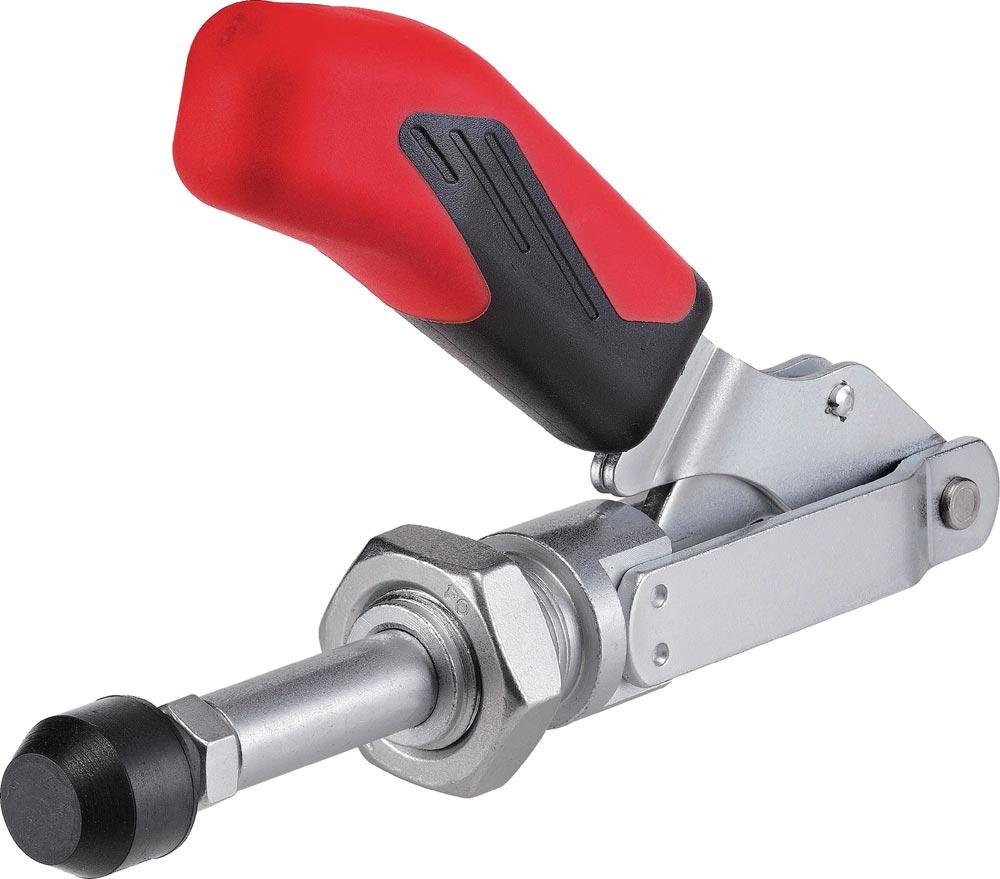

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 10mm· L2: 19mm· M2: M16x1,5mm· HW min.: 17mm· L1: 114mm· HW max.: 25mm· H1: 66mm· F1: 2kN· B max.: 46mm· F2: 2kN· B min.: 20mm· L3: 105mm· E: 20mm· N: 22mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 12mm· L2: 22mm· M2: M20x1,5mm· HW min.: 22mm· L1: 140mm· HW max.: 35mm· H1: 82,5mm· F1: 2,5kN· B max.: 56mm· F2: 2,5kN· B min.: 24mm· L3: 127mm· E: 30mm· N: 27mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

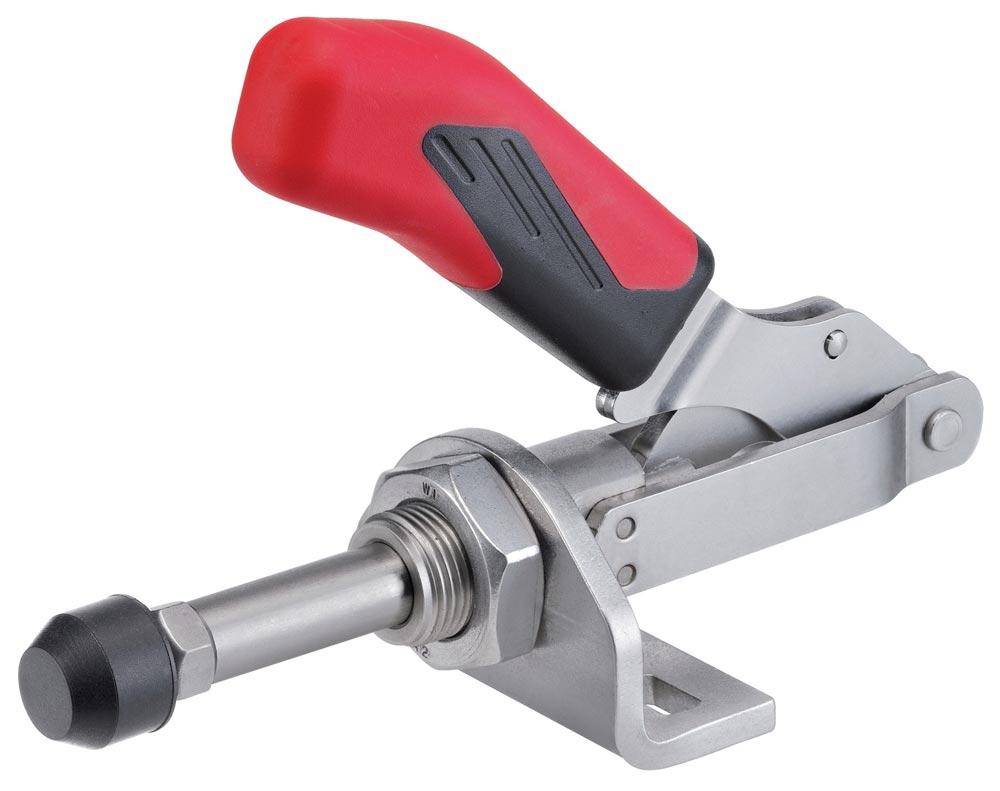

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 6,5mm· D: 4,5mm· M max.: 16mm· L2: 10mm· M2: M10x1mm· L1: 66,5mm· H1: 49,3mm· F1: 0,8kN· Gesamthöhe: 47mm· B max.: 33mm· Bohrungs-Ø: 4,5 mm· F2: 0,8kN· B min.: 17mm· P: 16mm· K: 6,5mm· E: 13mm· H: 12mm· N: 25mm· Gesamtlänge: 66mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 8mm· D: 4,5mm· M max.: 19,5mm· M min.: 16mm· L2: 16mm· M2: M12x1,5mm· L1: 91mm· H1: 60,5mm· F1: 1kN· Gesamthöhe: 60mm· B max.: 44,5mm· Bohrungs-Ø: 4,5 mm· F2: 1kN· B min.: 24,5mm· P: 20mm· K: 7mm· E: 20mm· H: 15mm· N: 30mm· Gesamtlänge: 91mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 10mm· D: 5,6mm· M max.: 36mm· M min.: 31,8mm· L2: 19mm· M2: M16x1,5mm· L1: 114mm· H1: 85,5mm· F1: 2kN· Gesamthöhe: 95mm· B max.: 58,5mm· Bohrungs-Ø: 5,6 mm· F2: 2kN· B min.: 32,5mm· P: 34mm· K: 12,5mm· E: 20mm· H: 20mm· N: 50mm· Gesamtlänge: 114mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 12mm· D: 6,5mm· M max.: 42,5mm· M min.: 29,5mm· L2: 22mm· M2: M20x1,5mm· L1: 140mm· H1: 108mm· F1: 2,5kN· Gesamthöhe: 110mm· B max.: 69mm· Bohrungs-Ø: 6,5 mm· F2: 2,5kN· B min.: 37mm· P: 30mm· K: 13mm· E: 30mm· H: 25mm· N: 60mm· Gesamtlänge: 140mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 16mm· D: 8,5mm· M max.: 46mm· M min.: 29mm· L2: 25mm· M2: M24x1,5mm· L1: 171,5mm· H1: 129,5mm· F1: 4,5kN· Gesamthöhe: 126mm· B max.: 81,5mm· Bohrungs-Ø: 8,5 mm· F2: 4,5kN· B min.: 41,5mm· P: 35mm· K: 15,5mm· E: 50mm· H: 30mm· N: 65mm· Gesamtlänge: 171,5mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

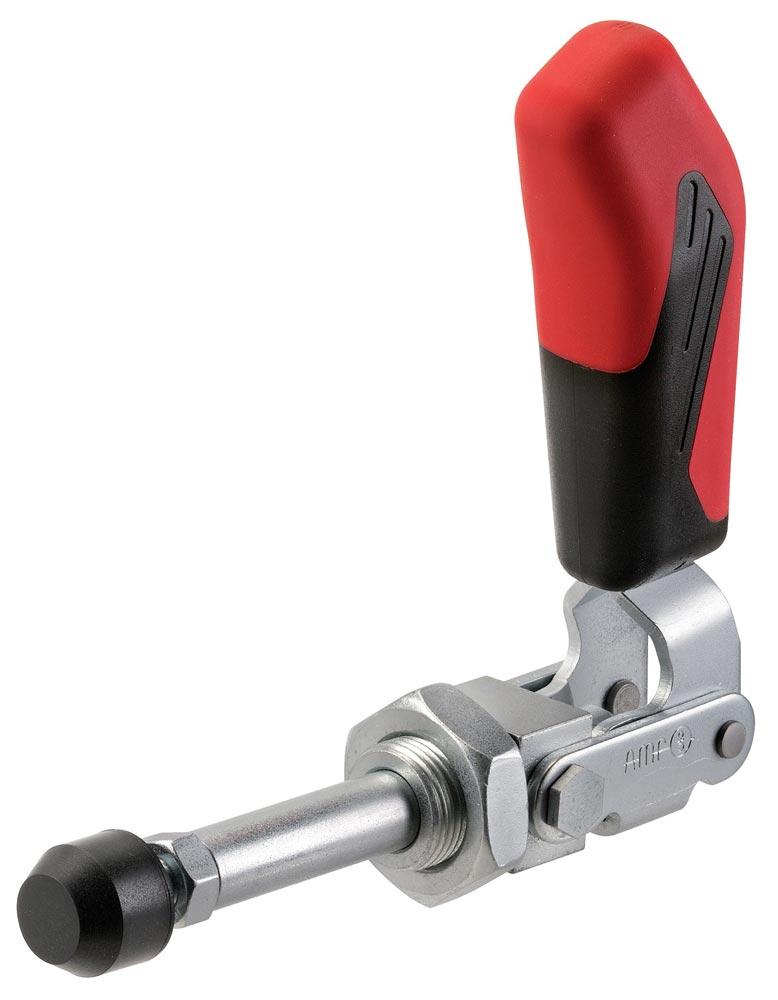

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 10mm· L2: 13mm· M2: M16x1,5mm· HW min.: 17mm· L1: 68,5mm· HW max.: 25mm· H1: 73mm· F1: 1kN· Gesamthöhe: 76mm· F2: 1kN· B: 36mm· L3: 68mm· E: 15mm· M: M6mm· N: 30,5mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 12mm· L2: 16mm· M2: M20x1,5mm· HW min.: 22mm· L1: 108mm· HW max.: 35mm· H1: 123mm· F1: 2,5kN· Gesamthöhe: 128mm· F2: 2,5kN· B: 57mm· L3: 115mm· E: 25mm· M: M8mm· N: 33mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:· A: 16mm· L2: 24mm· M2: M24x1,5mm· HW min.: 30mm· L1: 175mm· HW max.: 50mm· H1: 149mm· F1: 4kN· Gesamthöhe: 148mm· F2: 4kN· B: 92mm· L3: 139mm· E: 45mm· M: M12mm· N: 49mmLieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

mit waagrechtem FußWeitere technische Eigenschaften:· C: 8,5-13,5mm· D: 4,5mm· a: 95°· L2: 50mm· HW min.: -1,5mm· L1: 49mm· F1: 0,5kN· L: -mm· a*: -· F: 5,5mm· P: 22mm· K: 5,5mm· A: 4mm· HW max.: 3,5mm· H1: 81mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 8mm· F2: 0,7kN· B: 31mm· E: 14mm· M: 23mm· H: 18mm· N: 32mm· Spannweite: 14 mm

mit waagrechtem FußWeitere technische Eigenschaften:· C: 16mm· D: 4,5mm· a: 95°· L2: 59mm· HW min.: -4mm· L1: 61mm· F1: 0,6kN· L: -mm· a*: -· F: 6mm· P: 27mm· K: 5,5mm· A: 5mm· HW max.: 2mm· H1: 98,5mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 10mm· F2: 1,1kN· B: 39mm· E: 18mm· M: 22,5-26mm· H: 19mm· N: 34mm· Spannweite: 18 mm

mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 5,5mm· a: 105°· L2: 89mm· HW min.: -3mm· L1: 78mm· F1: 0,8kN· L: 12,5mm· a*: 60°· F: 11mm· P: 32mm· K: 6mm· A: 6mm· HW max.: 4,5mm· H1: 139,5mm· M1: 27mm· Bohrungs-Ø: 5,5 mm· I: 12mm· F2: 1,2kN· B: 52mm· E: 25mm· M: 23-31mm· H: 23mm· N: 43mm· Spannweite: 25 mm

mit waagrechtem FußWeitere technische Eigenschaften:· C: 20mm· D: 7,5mm· a: 105°· L2: 112mm· HW min.: 2mm· L1: 112mm· F1: 1,2kN· L: -mm· a*: 60°· F: 19mm· P: 35mm· K: 7,5mm· A: 8mm· HW max.: 11mm· H1: 186mm· M1: -· Bohrungs-Ø: 7,5 mm· I: 18mm· F2: 2,5kN· B: 79mm· E: 37mm· M: 32,5mm· H: 33mm· N: 46mm· Spannweite: 37 mm

mit waagrechtem FußWeitere technische Eigenschaften:· C: 32mm· D: 8,6mm· a: 105°· L2: 130mm· HW min.: -6mm· L1: 141mm· F1: 1,7kN· L: -mm· a*: 60°· F: 16mm· P: 53mm· K: 13mm· A: 10mm· HW max.: 22,5mm· H1: 221mm· M1: -· Bohrungs-Ø: 8,6 mm· I: 20mm· F2: 3kN· B: 101mm· E: 54mm· M: 43,5-46,5mm· H: 42,5mm· N: 64mm· Spannweite: 54 mm

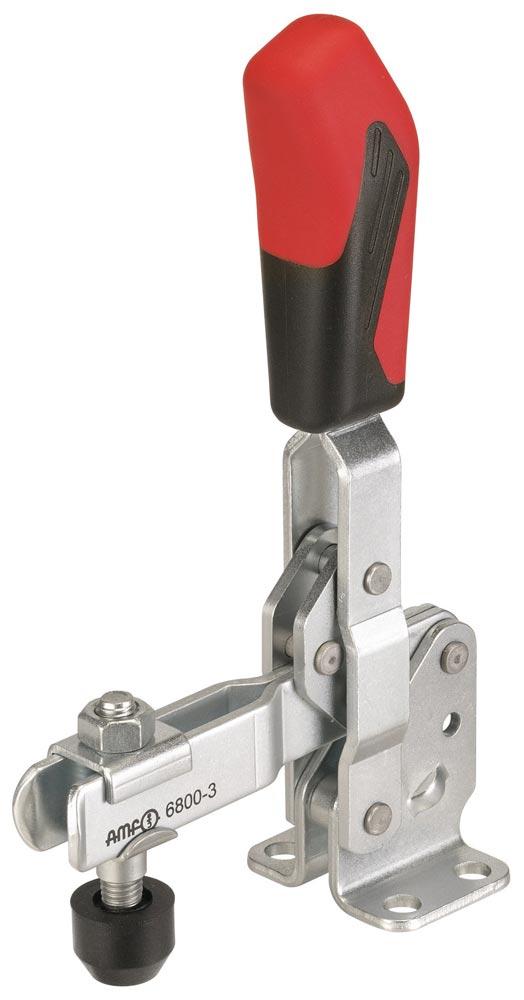

mit waagrechtem FußWeitere technische Eigenschaften:· C: 45mm· D: 8,5mm· a: 115°· L2: 185mm· HW min.: -3mm· L1: 195mm· F1: 3kN· L: 26,5-31,5mm· a*: 60°· F: 34mm· P: 65mm· K: 9,5mm· A: 14mm· HW max.: 27,5mm· H1: 281mm· M1: 45mm· Bohrungs-Ø: 8,5 mm· I: 25mm· F2: 5kN· B: 140mm· E: 73mm· M: 45-50mm· H: 55,8mm· N: 70mm· Spannweite: 73 mm

mit waagrechtem FußWeitere technische Eigenschaften:· C: 50,5mm· D: 13mm· a: 140°· L2: 206mm· HW min.: -2,5mm· L1: 231mm· F1: 3,4kN· L: -mm· a*: 60°· F: 28mm· P: 90mm· K: 24,5mm· A: 14mm· HW max.: 55mm· H1: 333mm· M1: -· Bohrungs-Ø: 13 mm· I: 30mm· F2: 5,5kN· B: 165,5mm· E: 89mm· M: 67,5-72,5mm· H: 81mm· N: 100mm· Spannweite: 89 mm

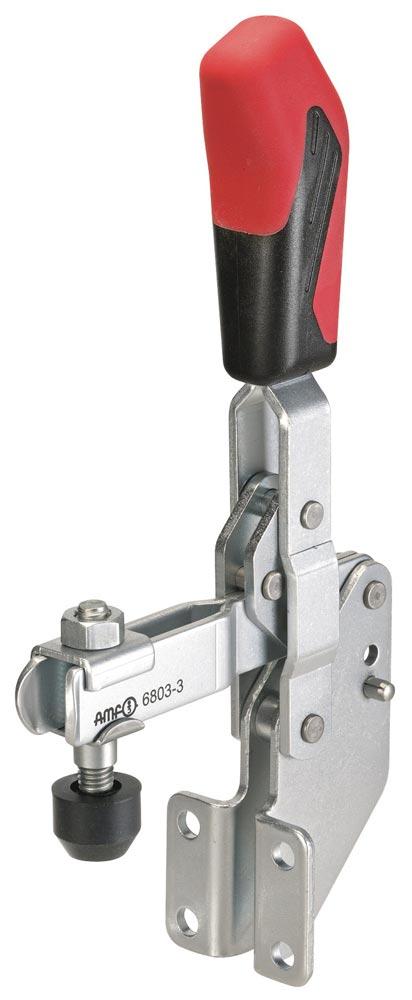

mit WinkelfußWeitere technische Eigenschaften:· A: 6mm· C: 20mm· D: 6,1mm· a: 105°· L1: 77mm· H1: 167mm· F1: 1kN· O: 5mm· Bohrungs-Ø: 6,1 mm· a*: 60°· I: 12mm· F2: 1,2kN· F: 6mm· B: 41mm· P: 32mm· K: 6mm· E: 25mm· M: 25,5mm· H: 60mm· N: 37mm· Spannweite: 25 mm

mit WinkelfußWeitere technische Eigenschaften:· A: 10mm· C: 32mm· D: 8,5mm· a: 105°· L1: 141mm· H1: 280mm· F1: 2kN· O: 8mm· Bohrungs-Ø: 8,5 mm· a*: 60°· I: 20mm· F2: 3kN· F: 11mm· B: 84mm· P: 96mm· K: 54mm· E: 54mm· M: 32mm· H: 102mm· N: 52mm· Spannweite: 54 mm
